产品型号: SMT-3001
一、用途:
用于测定各种塑胶、树脂在粘流状态时熔体流动速率MFR值，它既适用于熔融温度较高的聚碳酸酯、聚芳砜、氟塑料、尼龙等工程塑料，也适用于聚乙烯(PE)、聚苯乙烯（PS）、聚丙烯(PP)、ABS树脂、聚甲醛（POM）、聚碳酸酯(PC)树脂等熔融温度较低的塑料测试，广泛地应用于塑料生产，塑料制品、石油化工等行业以及相关院校、科研单位和商检部门。
熔体流动速率仪适用于《GB/T3682-2000热塑性塑料熔体质量流动速率和熔体体积流动速率的测定》国家标准中对规定的热塑性塑料熔体质量流动速率的测定，本标准等同采用了ISO 1133：1997的规定，同时可满足ASTM D1238测试标准。
熔体流动速率仪为台式结构、设计合理性能稳定可靠、外形美观、操作方便,采用了高性能、高精度控制仪表具有采样精度高,控制速率快的特点,使用了模糊的PID算法进行恒温控制。
二、主要特征：
挤压出料部分：
出料口直径：Φ2.095±0.005毫米
出料口长度：8.000±0.025毫米
装料筒直径：Φ9.550±0.025毫米
装料筒长度：152±0.1毫米
活塞杆头直径：9.475±0.015毫米
活塞杆头长度：6.350±0.100毫米
标准试验力（八级）
1级：0.325 kg=（活塞杆+砝码托盘+隔热套+1号砝码体）=3.187N
2级：1.200 kg=(0.325+2号0.875砝码)=11.77 N
3级：2.160 kg=(0.325+3号1.835砝码)=21.18 N
4级：3.800 kg=(0.325+4号3.475砝码)=37.26 N
5级：5.000 kg=(0.325+5号4.675砝码)=49.03 N
6级：10.000 kg=(0.325+5号4.675砝码+6号5.000砝码)=98.07 N
7级：12.000 kg=(0.325+5号4.675砝码+6号5.000+7号2.500砝码)=122.58 N
8级：21.600 kg=(0.325+2号0.875砝码+3号1.835+4号
3.475+5号4.675+6号5.000+7号2.500+8号2.915砝码)=211.82 N
砝码质量相对误差≤0.5%。
3、 温度范围：室温-350℃
4、 恒温精度：±0.5℃。
5、 电源：220V±10% 50Hz
6、 功率：600W
7、 计时精度：0.1秒
8、 最大切断次数：999次
9、 最大切断时间：999秒
10、 测试方法：MFR
11、 工作环境条件：环境温度为10℃-40℃；环境相对湿度为30%-80%；周围无腐蚀性介质，无较强的空气对流；周围无振动、无较强的磁场干扰。
12、外形尺寸：25×43×58 CM（长×宽×高）包含地脚高度

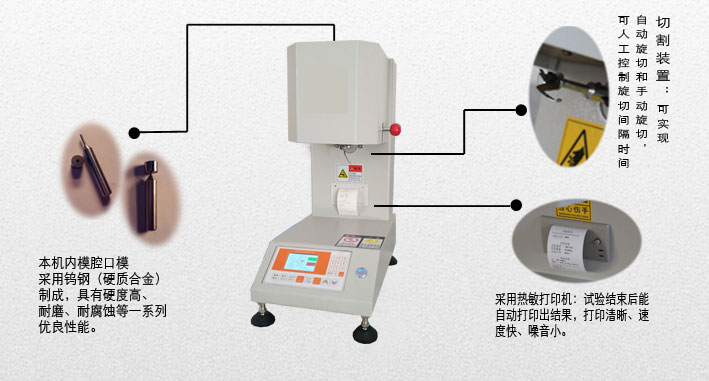

三、结构及工作原理：
熔体流动速率仪是一种挤出塑料计。它是在规定温度条件下，用高温加热炉使被测物达到熔融状态。这种熔融状态的被测物，在规定的砝码的负荷重力下通过一定直径的小孔进行挤出试验。在工业企业的塑料生产中及科研单位的研究中，经常用“熔体（质量）流动速率”来表示高分子材料在熔融状态下的流动性、粘度等物理性能。所谓熔融指数就是指挤出物各段试样的平均重量折算为10分钟的挤出量。
熔体（质量）流动速率仪用MFR表示，单位为：克/10分钟（g/min）公式表示：
MFR(θ、mnom )=tref .m/t
式中： θ—— 试验温度
mnom— 标称负荷Kg
m —— 切断的平均质量g
tref ——参比时间（10min）, S ( 600s )
t —— 切断的时间间隔s
例：一组塑料试样，每30秒钟切取一段，各段质量的结果是：0.0816克、0.0862克、0.0815克、0.0895克、0.0825克取。
平均值m =（0.0816+0.0862+0.0815+0.0895+0.0825）÷5=0.0843(克)
代入公式：MFR=600×0.0843/30=1.686(克/10分钟)
本仪器由加热炉和控温系统所组成并安装在机身（立柱）底座上。
温控部分采用单片机调功率控温方式，它的抗干扰能力强，控温精度高，控制稳定，炉内加热丝按一定规律缠绕在加热棒上，使温度梯度为最小，以满足标准要求。
