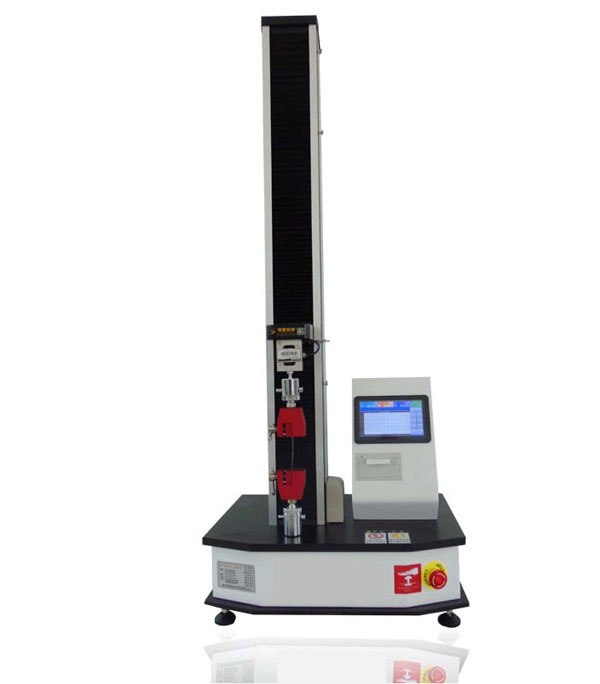

单臂拉力试验机

产品分类：力学类试验设备 | 2024-07-24
产品型号：SMT-5000


概述:

本机可对橡胶、塑料、发泡材料、塑胶、薄膜、软包装、管材、纺织物、纤维、纳米材料、高分子材料、复合材料、防水材料、合成材料、包装带、纸张、电线电缆、光纤光缆、安全带、保险带、皮革皮带、鞋类、胶带、聚合物、弹簧钢、不锈钢、铸件、铜管、有色金属、汽车零部件、合金材料及其它非金属材料和金属材料进行拉伸、压缩、弯曲、撕裂、90°剥离、180°剥离、剪切、粘合力、拔出力、延伸伸长率等试验。

主要技术参数：

测量参数
1.最大试验力：5KN；
2.准确度等级：1级；
3.试验力测量范围：0.4%～100%F.S；
4.试验力示值误差：示值的±0.5%以内；
5.力量解析度：1/50000；
6.位移示值误差：示值的±0.5%以内；
7.位移分辨率：0.04μm；
控制参数
1.应力控制速率范围：0.005～5%FS/s；
2.应力控制速率精度：
速率＜0.05%FS/s时，为设定值的±1%以内，
速率≥0.05%FS/s时，为设定值的±0.5%以内；
3.应变控制速率范围：0.005～5%FS/s；
4.应变控制速率精度：
速率＜0.05%FS/s时，为设定值的±1%以内，
速率≥0.05%FS/s时，为设定值的±0.5%以内；
5.位移控制速率范围：0.001～500mm/min；
6.位移控制速率精度：设定值的±0.5%以内；
主机参数
1.速度范围：0.1－500mm/min（特殊测试速度亦可依客户需求定制）；
2.行走有效空间：900mm（不含夹持器、特殊测试空间亦可依客户需求定制）；
3.使用电源:∮220V50HZ；
4.功率：约400W；
5.机台尺寸: 约580×400×1380 mm (长×宽×高)

6.机台重量:约100kg

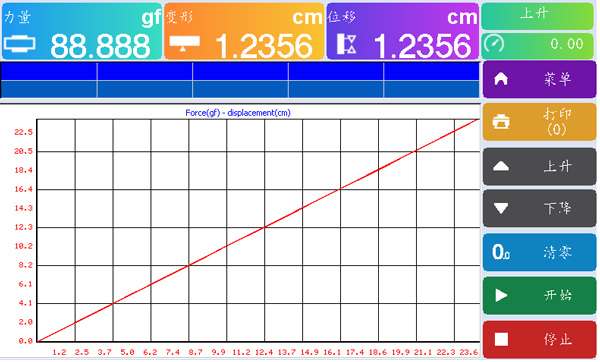

软件介绍：

3000触摸显示屏系列嵌入式微系统计算机。该系列采用32位高速嵌入处理器，并且采用高集成的数字外围电路，使该系统具有高速处理能力，体积小巧等优点；并采用24位的高精度AD器件，满足了用户对试验精度的要求。该产品针对材料物理测试而专门开发的图形软件，使用户的测试试验更加容易进行。
性能：测力精度200000码(7档)
硬件性能特点：
1．采用嵌入式告诉处理芯片，运算速度快；
2．采用24位高精度芯片，测量精度>4档，即分辩力>20000码，最高有效精度可达20万码；
3．使用可编程逻辑电路芯片，简化系统电路设计，提高可靠性。
4．显示采用480×272点阵的TFT真彩液晶，可以显示更多的信息，显示更加逼真，；
5．采用类windows图形界面，全中文菜单，操作更加容易。
6．实时测试值，保存当前峰值，
7．测试值，曲线实时跟踪显示，测试变化过程更加清楚。
8．测试完成后曲线自动缩放。
9．采用软件系数分档标定（校正）传感器。可以有效的修正传感器的线性；通过修改系数可以将测试值进行调整。
10．4倍频的光电编码器正反双向计数，提高了分辨率；
11．1路RS232串口，可以连接到我公司的B1万能测试软件软件；
12．1路232打印并口，可以接微型打印机或针式打印机；
13．力量单位：N 、 kN、 kgf、gf 、lbf；
14．应力单位：Pa、kPa 、MPa、kgf/cm2、lbf /in2、kN/m2；
15．长度（面积）单位：mm、cm、in；
16．模拟输入功能：双路仿真信号；
17．显示功能：试验结束可自动显示并记忆试验过程中的最大力量；
18．保存输出：可记录最多50次试验结果。
软件功能特点：
1.多种试验类型选择
通用拉压试验机控制器
适用于电子拉力机，万能
纸品抗压强度试验机控制器
试验类型：环压，边压，粘压，平压
纸品耐破度仪（爆破机）控制器
2.每种试验类型有自己的破型参数，可以分别设定。
3.可以选择接3种电机
伺服电机
步进电机
进口电机
4.试验速度，上升速度，下降速度，以及快速速度均可独立设定。
5.可以接多种单位的传感器，并且可以转换用户选择的显示单位。
6.主界面可以显示多个信息。
力值单位
当前峰值
试样编号
最近一次结果
试验记录容量进度
试验状态
位移显示（通用拉压除外）
7.本系统可以做恒速加载和持压试验。（根据配置的不同有所区别）

配置清单

序号

名      称

产地

品牌

备注

1

传感器

中国

安徽天光（5000N）

壹 只

2

滚珠丝杆

中国

济南黄金

壹 根

3

光杆

中国

济南黄金

贰 根

4

驱动器

中国

宁波纳川

壹 台

5

电机

中国

宁波纳川

壹 台

6

数 显 主 板

中 国

赛思

壹 块

7

数显箱

中 国

赛思

壹 个

8

底脚螺丝

中 国

赛思

肆 只

9

夹 具

中 国

赛思

壹 付

注：底板的材质处理工艺等：45#钢退火处理，变性量不超过0.2MM。



设备技术资料及文件
1 说明书(文本\电子各一份)；
2 提供主要配件清单(文本\电子各一份)；
4 装箱单和合格证明书壹份。

产品质量保证及售后服务
1.乙方负责提供设备基础、气源、配电的设计方案，甲方实施制作完成；
2.在甲方进行设备的安装调试过程中，乙方给予全方位的技术支持；并指派专人给予以指导；
3.设备整机保期为一年（从稳定性验收完成后开始计算），并提供终身维修服务，在保修期内，保修范围内的所有故障及损坏的零件，供方均提供免费维修和调换.若是人为损坏、违规操作、电压波动、高频冲击或外物撞坏等，供方也提供修理服务，但收取成本费；
4.提供产品易损件明细，常年提供备品备件；
5.维修保障：供方接到需方质量问题通知（电话）函件后2小时内及时给出电话或书面的回复，确认问题发生的原因，指导需方技术人员排除故障.无法解决的，供方在24小时内派专业技术人员到达现场，进行技术服务。
安全事宜
1、机械严格按国家有关劳动安全.卫生.消防.环保.标准制造。
符合：工业.企业作业安全规程，环保：工业.企业噪声作业标准。
2、设备运行过程中出现危险状态,紧急停止危险发生的控制装置。
3、设备应有明显的安全警示,急停指示。
